ICR111

Ud

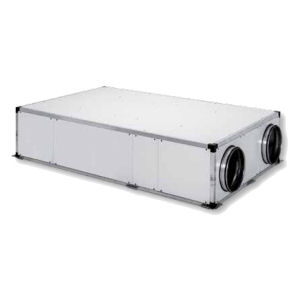

Recuperador de calor aire-aire, con batería de agua. Instalación en techo.

3.643,98€

Recuperador de calor aire-aire con batería de agua caliente de potencia calorífica 2,7 kW con temperatura de entrada del agua 80°C y temperatura de salida del agua 60°C y potencia calorífica 1,6 kW con temperatura de entrada del agua 50°C y temperatura de salida del agua 45°C, modelo CADB-HE-DC 04 LH ECOWATT "S&P", conexiones con la red de conductos por la izquierda, caudal de aire nominal 450 m³/h, potencia sonora 63 dBA, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 2,92 kW (temperatura del aire exterior -5°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 50%), alimentación monofásica a 230 V, dimensiones 375x1520x760 mm, peso 139 kg, con intercambiador de placas de flujo cruzado de alta eficiencia, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, caja de doble pared de acero galvanizado y plastificado color blanco, con aislamiento de fibra de vidrio de 25 mm de espesor, filtros de aire clase F7 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, tomas de presión, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura y embocaduras con junta estanca para diámetro interior de los conductos 200 mm. Instalación en techo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42rsp057aa

Ud

Recuperador de calor aire-aire con batería de agua caliente de potencia calorífica 2,7 kW con temperatura de entrada del agua 80°C y temperatura de salida del agua 60°C y potencia calorífica 1,6 kW con temperatura de entrada del agua 50°C y temperatura de salida del agua 45°C, modelo CADB-HE-DC 04 LH ECOWATT "S&P", conexiones con la red de conductos por la izquierda, caudal de aire nominal 450 m³/h, potencia sonora 63 dBA, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 2,92 kW (temperatura del aire exterior -5°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 50%), alimentación monofásica a 230 V, dimensiones 375x1520x760 mm, peso 139 kg, con intercambiador de placas de flujo cruzado de alta eficiencia, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, caja de doble pared de acero galvanizado y plastificado color blanco, con aislamiento de fibra de vidrio de 25 mm de espesor, filtros de aire clase F7 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, tomas de presión, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura y embocaduras con junta estanca para diámetro interior de los conductos 200 mm.

1,000

3.531,20

3.531,20

Subtotal materiales:

3.531,20

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

1,100

19,56

21,52

mo104

h

Ayudante instalador de climatización.

1,100

18,01

19,81

Subtotal mano de obra:

41,33

3

Costes directos complementarios

%

Costes directos complementarios

2,000

3.572,53

71,45

Coste de mantenimiento decenal: 619,48€ en los primeros 10 años.

Costes directos (1+2+3):

3.643,98

UNIDAD DE OBRA ICR111: RECUPERADOR DE CALOR AIRE-AIRE, CON BATERÍA DE AGUA. INSTALACIÓN EN TECHO.

CARACTERÍSTICAS TÉCNICAS

Recuperador de calor aire-aire con batería de agua caliente de potencia calorífica 2,7 kW con temperatura de entrada del agua 80°C y temperatura de salida del agua 60°C y potencia calorífica 1,6 kW con temperatura de entrada del agua 50°C y temperatura de salida del agua 45°C, modelo CADB-HE-DC 04 LH ECOWATT "S&P", conexiones con la red de conductos por la izquierda, caudal de aire nominal 450 m³/h, potencia sonora 63 dBA, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 2,92 kW (temperatura del aire exterior -5°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 50%), alimentación monofásica a 230 V, dimensiones 375x1520x760 mm, peso 139 kg, con intercambiador de placas de flujo cruzado de alta eficiencia, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, caja de doble pared de acero galvanizado y plastificado color blanco, con aislamiento de fibra de vidrio de 25 mm de espesor, filtros de aire clase F7 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, tomas de presión, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura y embocaduras con junta estanca para diámetro interior de los conductos 200 mm. Instalación en techo.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación. Conexionado con la red eléctrica. Conexionado con la red de conducción de agua. Comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

2,143

2,857

Envases:

2,143

2,857
