ICR110

Ud

Recuperador de calor aire-aire.

1.775,13€

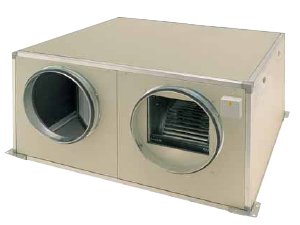

Recuperador de calor aire-aire, con intercambiador de flujo cruzado, caudal máximo de 450 m³/h, eficiencia sensible 50,7%, para montaje horizontal dimensiones 600x600x310 mm y nivel de presión sonora de 36 dBA en campo libre a 1,5 m, modelo CADB-D 05 AH "S&P".

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42rsp020waa1

Ud

Recuperador de calor aire-aire, con intercambiador de flujo cruzado, caudal máximo de 450 m³/h, eficiencia sensible 50,7%, para montaje horizontal dimensiones 600x600x310 mm y nivel de presión sonora de 36 dBA en campo libre a 1,5 m, modelo CADB-D 05 AH "S&P", con caja de acero galvanizado y plastificado, color marfil, con aislamiento, clase B según UNE-EN 13501-1, soportes antivibratorios, embocaduras de 200 mm de diámetro con junta estanca y filtros G4 con eficacia del 86%, clase D según UNE-EN 13501-1, 2 ventiladores centrífugos de doble oído de accionamiento directo con motores eléctricos monofásicos de 4 velocidades de 150 W cada uno, aislamiento F, protección IP 20, caja de bornes externa con protección IP 55.

1,000

1.716,51

1.716,51

Subtotal materiales:

1.716,51

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

0,702

17,82

12,51

mo104

h

Ayudante instalador de climatización.

0,702

16,10

11,30

Subtotal mano de obra:

23,81

3

Costes directos complementarios

%

Costes directos complementarios

2,000

1.740,32

34,81

Coste de mantenimiento decenal: 301,77€ en los primeros 10 años.

Costes directos (1+2+3):

1.775,13

UNIDAD DE OBRA ICR110: RECUPERADOR DE CALOR AIRE-AIRE.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de recuperador de calor aire-aire, con intercambiador de flujo cruzado, caudal máximo de 450 m³/h, eficiencia sensible 50,7%, para montaje horizontal dimensiones 600x600x310 mm y nivel de presión sonora de 36 dBA en campo libre a 1,5 m, modelo CADB-D 05 AH "S&P", con caja de acero galvanizado y plastificado, color marfil, con aislamiento, clase B según UNE-EN 13501-1, soportes antivibratorios, embocaduras de 200 mm de diámetro con junta estanca y filtros G4 con eficacia del 86%, clase D según UNE-EN 13501-1, 2 ventiladores centrífugos de doble oído de accionamiento directo con motores eléctricos monofásicos de 4 velocidades de 150 W cada uno, aislamiento F, protección IP 20, caja de bornes externa con protección IP 55. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación del recuperador. Conexionado con la red eléctrica.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
