IVG016 |
Ud |

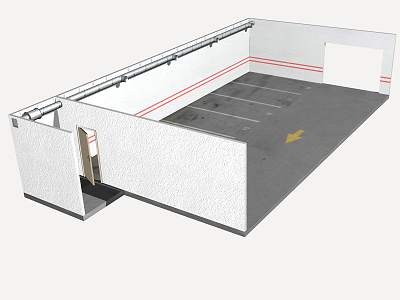

Ventilador para extracción de humos, exterior a la zona de riesgo. |
1.779,18€ |
|
Ventilador helicoidal con motor trifásico de velocidad 920 r.p.m., potencia 0,55 kW, para un caudal de 7720 m³/h, nivel de presión sonora 66 dB(A), homologado para transportar aire a 400°C durante 2 horas, instalado en local aparte de la zona de riesgo de incendio, aspirando directamente del conducto. Incluso elementos antivibratorios, elementos de fijación y accesorios. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt41gar025a |
Ud |
Ventilador helicoidal trifásico, velocidad 920 r.p.m., potencia 0,55 kW, caudal máximo 7720 m³/h, nivel de presión sonora 59 dB(A), para transportar aire a 400°C durante dos horas en la evacuación de humos, instalado en local aparte de la zona de riesgo de incendio, según UNE-EN 12101-3. |
1,000 |
1.581,78 |
1.581,78 |
|
Subtotal materiales: |
1.581,78 |
||||
|
2 |
Mano de obra |
||||
|
mo011 |
h |
Oficial 1ª montador. |
4,321 |
19,56 |
84,52 |
|
mo080 |
h |
Ayudante montador. |
4,321 |
18,05 |
77,99 |
|
Subtotal mano de obra: |
162,51 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
1.744,29 |
34,89 |
|
|
Coste de mantenimiento decenal: 1.690,22€ en los primeros 10 años. |
Costes directos (1+2+3): |
1.779,18 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 12101-3:2016 |
8.4.2016 |
8.4.2017 |
1 |
|
Sistemas de control de humos y calor. Parte 3: Especificaciones para aireadores extractores de humos y calor mecánicos |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA IVG016: VENTILADOR PARA EXTRACCIÓN DE HUMOS, EXTERIOR A LA ZONA DE RIESGO. CARACTERÍSTICAS TÉCNICAS Ventilador helicoidal con motor trifásico de velocidad 920 r.p.m., potencia 0,55 kW, para un caudal de 7720 m³/h, nivel de presión sonora 66 dB(A), homologado para transportar aire a 400°C durante 2 horas, instalado en local aparte de la zona de riesgo de incendio, aspirando directamente del conducto. Incluso elementos antivibratorios, elementos de fijación y accesorios. NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Colocación y fijación del ventilador. Conexionado y comprobación de su correcto funcionamiento. CONDICIONES DE TERMINACIÓN. La evacuación de humos y gases será correcta. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
15 01 01 |
Envases de papel y cartón. |
1,584 |
2,112 |
|
Envases: |
1,584 |
2,112 |
